S905l3a 盒子

硬件说明

警告

此 One-KVM 整合包已经在中兴 B863AV3.2M 和 CM311-1a-CH 设备上通过了测试。对于其他使用 S905L3A CPU 的盒子，可能不完全兼容。如果遇到不兼容的情况，请考虑下面提供的 Docker 部署方法。

当使用 armbian-install 工具安装时，以下是支持的设备列表及其对应的 DTB 文件名：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
--------------------------------------------------------------------------------------
ID    SOC        MODEL                               DTB
--------------------------------------------------------------------------------------
301   s905x2     X96-Max-4GB,Tx5-Max                 meson-g12a-x96-max.dtb
302   s905x2     X96-Max-2GB,A95X-F2                 meson-g12a-x96-max-rmii.dtb
303   s905x2     MECOOL-KM3-4G                       meson-g12a-sei510.dtb
304   s905l3a    E900V22C-D,CM311-1a-CH,IP112H       meson-g12a-s905l3a-e900v22c.dtb
305   s905l3a    CM311-1a-YST                        meson-g12a-s905l3a-cm311.dtb
306   s905l3a    M401A,UNT403A,B863AV3.2-M           meson-g12a-s905l3a-m401a.dtb
0     Other      Customize                           Enter-custom-dtb-name
--------------------------------------------------------------------------------------

整合包部署

  1. 写入整合包：将 One-KVM 整合包写入U盘或 TF 卡。
  2. 进入 Android TV：启动设备并进入预装的 Android TV 系统。
  3. 安装引导 APK：在 Android TV 中获取 ROOT 权限，并安装用于切换到外部介质（如U盘或 TF 卡）引导的 APK。
  4. 刷入固件：在Android TV启动 APK 引导U盘或 TF 卡，进入 Armbian 环境之后使用 armbian-install 命令选择与设备匹配的型号进行安装。

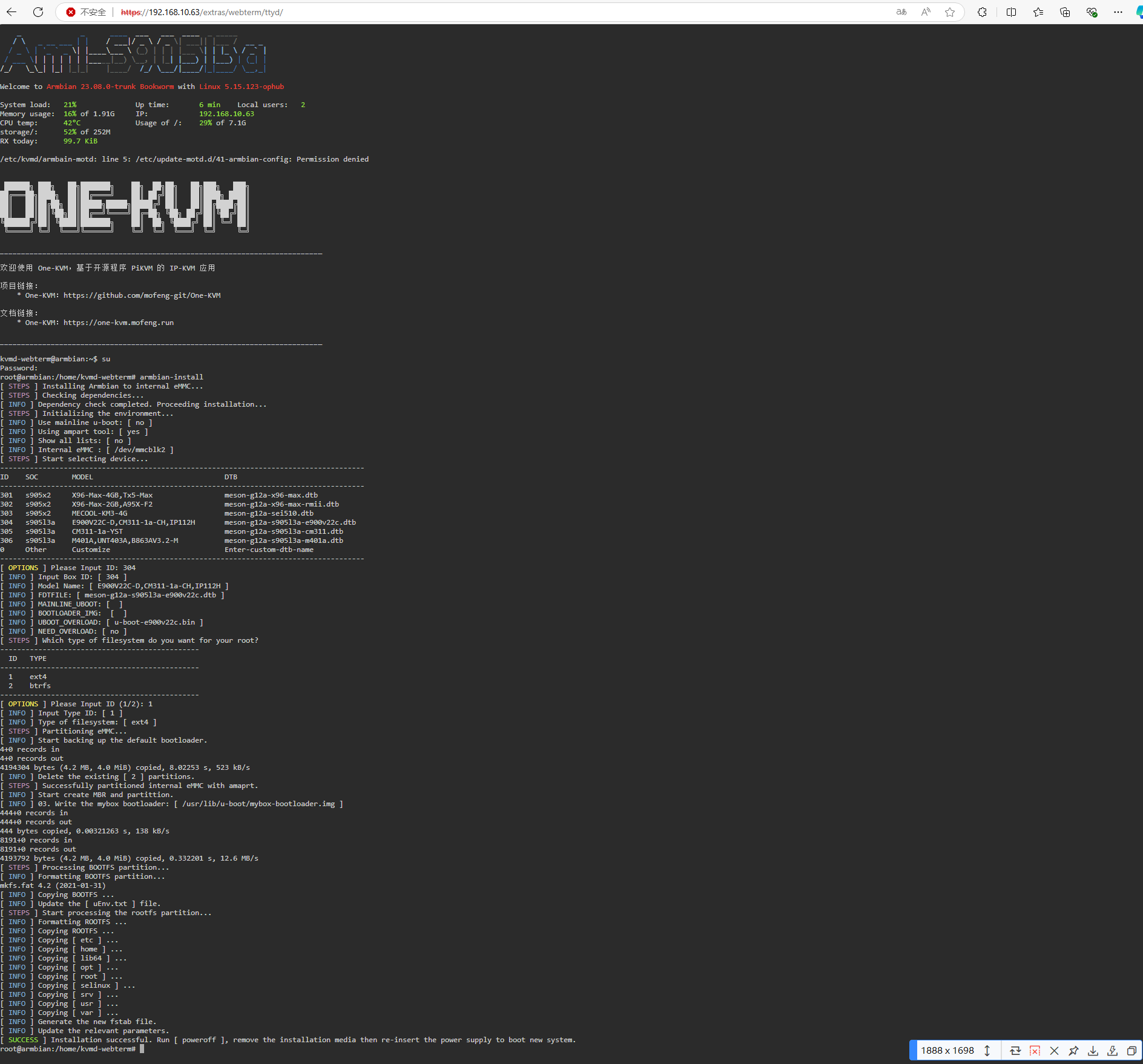

安装示例： install

Docker 部署

如果使用Docker来部署服务，步骤如下：

  1. 刷入 Android 系统：为您的机顶盒刷入一个可 ROOT 的 Android 系统，并安装用于切换到外部介质引导的 APK。
  2. 刷入 Armbian 系统：为优盘刷入一个可启动的 Armbian 系统镜像，并将其接入机顶盒，在 Android系统下切换至该外部介质启动。
  3. 刷写 EMMC：使用 armbian-install 命令将当前的 Armbian 系统刷写入 EMMC。
  4. 配置 Docker：拔出优盘，重启机顶盒。更换软件源为国内源，然后安装 Docker。
  5. 部署 One-KVM：使用 Docker运行 One-KVM 镜像，确保 OTG 端口被正确设置为 device 模式，并将此命令添加到开机启动脚本中。确认容器正常运行后，设置 Docker 服务以及容器自启动。

部署 One-KVM 的命令如下：

  • 运行 kvmd 容器
    1
2
3
4
5
    sudo docker run --name kvmd -itd --privileged=true \
    -v /lib/modules:/lib/modules:ro -v /dev:/dev \
    -v /sys/kernel/config:/sys/kernel/config -e OTG=1 -e VIDEONUM=1 \
    -p 8080:8080 -p 4430:4430 -p 5900:5900 -p 623:623 \
    registry.cn-hangzhou.aliyuncs.com/silentwind/kvmd

  • 设置 OTG 端口为 device 模式

    1
2
3
4
5
6
    #使能 OTG device 模式
sudo echo device > /sys/class/usb_role/ffe09000.usb-role-switch/role
#将 OTG 端口使能命令写入开机启动脚本 /etc/rc.local
sudo nano /etc/rc.local
#添加脚本执行权限
sudo chmod +x /etc/rc.local

  • 设置容器开机自启动

    1
2
    sudo systemctl enable docker
sudo docker update --restart=always kvmd

使用说明

硬件安全警告

为避免潜在风险（如被控设备无法正常启动或识别设备，甚至极少数情况下造成硬件损坏），强烈建议在使用 USB 双公线前采取以下任一安全措施：

方案一：剪断或移除 USB 线中的红色 5V 电源线（VCC），仅保留数据线（D+/D−）和地线（GND），以切断供电路径；

方案二：在 USB 链路中串接一个带独立电源开关的 USB HUB，并确保在连接时关闭其电源开关。

部分低功耗设备可能在未通主电源的情况下，通过 USB OTG 接口从 KVM 设备反向取电，导致进入异常状态——即使后续接通主电源也可能无法正常启动。

除非您明确了解操作后果，否则请务必采用上述防护措施以保障设备安全。

数据安全提示

不建议直接断电！eMMC 在写入过程中突然断电可能导致数据丢失。

如因特殊原因需直接断电，建议在写入操作后执行 sync 命令确保数据写入；关机或重启时，建议使用 poweroff 或 reboot 指令，让系统安全完成数据同步和关机流程。
